Carte imprimée standard F100 pour filtre passif

Marque
La-Planche-de-Bois.fr
Référence
F100
SKU
CI-F100
Type produit
Carte imprimée
Conditionnement de vente
Vendu par Plaque
Marque
La-Planche-de-Bois.fr
Référence
F100
Code TLHP
CI-F100
Type produit
Carte imprimée
Conditionnement de vente
Vendu par Plaque
Carte imprimée standard F100 pour filtre passif

schéma de branchement du carte imprimée La-Planche-de-Bois.fr Carte imprimée standard F100 pour filtre passif schéma de branchement du carte imprimée La-Planche-de-Bois.fr Carte imprimée standard F100 pour filtre passif
Prix de vente TLHP
6.88/plaque
TTC port non compris

Simuler le port et la TVA
Prix spécial par quantité
À partir de Prix unitaire Économie
10 plaques€ 6,19 ~11%
En stock pas de vente au delà des stocks!
30 jours pour changer d'avis !
en savoir plus
Quantité

  • Une carte imprimée standard pour filtre passif à 2 voies avec pentes d'atténuation de 12 dB/octave, ou bien 6 et 18 dB/octave, dimensions extérieures 122mm x 111mm, gravures à l'anglaise. Cette carte imprimée est vendue à l'unité et livrée vierge, libre d'utilisation.

    Cette carte imprimée fait 122mm x 111mm de dimensions extérieures, elle est en verre epoxy 16/10, 35 microns.

    Présentation :
    Dans le respect d’un cadre technique raisonnable, la dimension, charge et qualité des composants à utiliser sont libres de choix. Aucun perçage supplémentaire ou montage mécanique ne sont nécessaires pour réaliser le circuit souhaité. Les schémas N°1 et N°2 présentés sur cette page montrent les configurations possibles lorsque tous les composants sont assemblés:

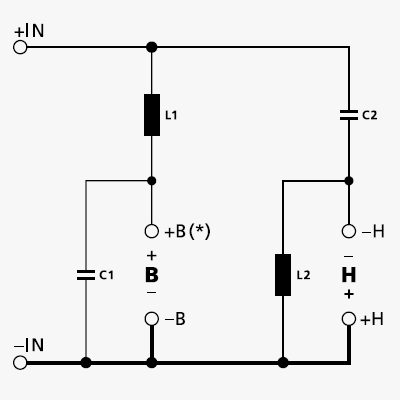

    Schéma N°1: utilisation comme filtre 2 voies 12 dB/12 dB
    Schéma N°2: utilisation comme filtre médium 6 dB/18 dB

    Différents circuits peuvent être montés au sein de CI-F100 2 voies en omettant des composants ou insérant, si nécessaire, des cavaliers.
    Conseils: les repères des composants sont des données de placement qui, en règle générale, ne correspondent
    pas aux repères semblables des schémas existants. Il est indispensable de placer les composants à utiliser selon leurs fonctions.

    Entrée du filtre :
    L’entrée du filtre est toujours la paire “+IN" et “-IN": Reliez la paire aux bornes de branchement de l’enceinte.

    - Configuration passe-bas 6 dB/ passe-haut 6 dB : voir schéma N°1
    1) Reliez les positions L1 et C2.
    2) Réalisez les branchements haut-parleurs:
    Grave-médium: contacts “+B " et “-B"
    Tweeter: contacts “+H" et “-H"

    - Configuration passe-bas 6 dB/ passe-haut 12 dB : voir schéma N°1
    1) Reliez les positions L1, L2 et C2.
    2) Réalisez les branchements haut-parleurs:
    Grave-médium: contacts “+B" et “-B"
    Tweeter: contacts “+H" et “-H"

    - Configuration passe-bas 6 dB/ passe-haut 18 dB : voir schéma N°2
    1) Reliez les positions L1, L2, C1 et C2.
    2) Soudez un cavalier isolé de “X" vers “Y“ (repère sur le circuit imprimé)
    3) Réalisez les branchements haut-parleurs:
    Grave-médium: contacts “+B " et “-B"
    Tweeter: contacts “+H" et “-H "

    - Configuration passe-bas 12 dB / passe-haut 6 dB : voir schéma N°1
    1) Reliez les positions L1, C1 et C2.
    2) Soudez un cavalier de “Y" vers “P" et de “+B " vers “Z" (repère sur le circuit imprimé)
    3) Réalisez les branchements haut-parleurs:
    Grave-médium: contacts “+B" et “-B"
    Tweeter: contacts “+H" et “-H"

    - Configuration passe-bas 12 dB / passe-haut 12 dB : voir schéma N°1
    1) Reliez les positions L1, L2, C1 et C2.
    2) Soudez un cavalier de “Y" vers “P" et de “+B*" vers “Z" (repère sur le circuit imprimé)
    3) Réalisez les branchements haut-parleurs:
    Grave-médium: contacts “+B" et “-B"
    Tweeter: contacts “+H" et “-H"

    - Combiner plusieurs voies passe-haut et passe-bas :
    Lors de la conception de vos propres filtres ou si vous reproduisez des modèles déjà existants, il est possible de choisir les configurations des voies individuelles citées aux paragraphes "Configuration"; les combinaisons les plus fréquentes des caractéristiques des filtres pour des haut-parleurs pondérés sont:
    - 6 dB / 6 dB
    - 12 dB / 12 dB
    - 6 dB / 18 dB

    Par ailleurs toute déviation dans une combinaison avec des haut-parleurs donnés peut être le filtre idéal. Une combinaison de passe-bas 6 dB et passe-haut 12 dB n’est possible dans la plupart des cas que si une linéarisation d’impédance du haut-parleur de grave est simultanément utilisée.

    - Respect des polarités :
    Les repères de polarité de tous les branchements servent en tout premier lieu à l’identification. Selon le plan de connexion ou les impératifs techniques dus à des évolutions, les haut-parleurs peuvent voir doivent être parfois branchés en inversant la polarité.

    Il peut s’avérer nécessaire de compléter ce produit avec d’autres éléments comme des linéarisations d’impédance des fréquences de résonance à l’air libre ou des corrections de réponses en fréquences.

  • 0.05kg


Question à propos de La-Planche-de-Bois.fr CI-F100

Poser une nouvelle question

Le système de question / réponse est proposé uniquement pour répondre aux questions d'ordre technique.
Pour les questions de tarifs, disponibilités produits et délai merci d'adresser votre demande par la page contact du site ou suivant la procédure décrite sur cette page s'il s'agit d'une demande de devis.


Utilisation La-Planche-de-Bois.fr CI-F100

Cette liste d'articles est gérée manuellement par l'équipe TLHP en fonction de son expérience et sa connaissance des produits.


Avec La-Planche-de-Bois.fr CI-F100, les clients ont également achetés

Cette liste d'articles est générée automatiquement en fonction des achats effectués par d'autres clients.

Informations La-Planche-de-Bois.fr CI-F100

Une carte imprimée standard pour filtre passif à 2 voies avec pentes d'atténuation de 12 dB/octave, ou bien 6 et 18 dB/octave, dimensions extérieures 122mm x 111mm, gravures à l'anglaise. Cette carte imprimée est vendue à l'unité et livrée vierge, libre d'utilisation.

Cette carte imprimée fait 122mm x 111mm de dimensions extérieures, elle est en verre epoxy 16/10, 35 microns.

Présentation :
Dans le respect d’un cadre technique raisonnable, la dimension, charge et qualité des composants à utiliser sont libres de choix. Aucun perçage supplémentaire ou montage mécanique ne sont nécessaires pour réaliser le circuit souhaité. Les schémas N°1 et N°2 présentés sur cette page montrent les configurations possibles lorsque tous les composants sont assemblés:

Schéma N°1: utilisation comme filtre 2 voies 12 dB/12 dB
Schéma N°2: utilisation comme filtre médium 6 dB/18 dB

Différents circuits peuvent être montés au sein de CI-F100 2 voies en omettant des composants ou insérant, si nécessaire, des cavaliers.
Conseils: les repères des composants sont des données de placement qui, en règle générale, ne correspondent
pas aux repères semblables des schémas existants. Il est indispensable de placer les composants à utiliser selon leurs fonctions.

Entrée du filtre :
L’entrée du filtre est toujours la paire “+IN" et “-IN": Reliez la paire aux bornes de branchement de l’enceinte.

- Configuration passe-bas 6 dB/ passe-haut 6 dB : voir schéma N°1
1) Reliez les positions L1 et C2.
2) Réalisez les branchements haut-parleurs:
Grave-médium: contacts “+B " et “-B"
Tweeter: contacts “+H" et “-H"

- Configuration passe-bas 6 dB/ passe-haut 12 dB : voir schéma N°1
1) Reliez les positions L1, L2 et C2.
2) Réalisez les branchements haut-parleurs:
Grave-médium: contacts “+B" et “-B"
Tweeter: contacts “+H" et “-H"

- Configuration passe-bas 6 dB/ passe-haut 18 dB : voir schéma N°2
1) Reliez les positions L1, L2, C1 et C2.
2) Soudez un cavalier isolé de “X" vers “Y“ (repère sur le circuit imprimé)
3) Réalisez les branchements haut-parleurs:
Grave-médium: contacts “+B " et “-B"
Tweeter: contacts “+H" et “-H "

- Configuration passe-bas 12 dB / passe-haut 6 dB : voir schéma N°1
1) Reliez les positions L1, C1 et C2.
2) Soudez un cavalier de “Y" vers “P" et de “+B " vers “Z" (repère sur le circuit imprimé)
3) Réalisez les branchements haut-parleurs:
Grave-médium: contacts “+B" et “-B"
Tweeter: contacts “+H" et “-H"

- Configuration passe-bas 12 dB / passe-haut 12 dB : voir schéma N°1
1) Reliez les positions L1, L2, C1 et C2.
2) Soudez un cavalier de “Y" vers “P" et de “+B*" vers “Z" (repère sur le circuit imprimé)
3) Réalisez les branchements haut-parleurs:
Grave-médium: contacts “+B" et “-B"
Tweeter: contacts “+H" et “-H"

- Combiner plusieurs voies passe-haut et passe-bas :
Lors de la conception de vos propres filtres ou si vous reproduisez des modèles déjà existants, il est possible de choisir les configurations des voies individuelles citées aux paragraphes "Configuration"; les combinaisons les plus fréquentes des caractéristiques des filtres pour des haut-parleurs pondérés sont:
- 6 dB / 6 dB
- 12 dB / 12 dB
- 6 dB / 18 dB

Par ailleurs toute déviation dans une combinaison avec des haut-parleurs donnés peut être le filtre idéal. Une combinaison de passe-bas 6 dB et passe-haut 12 dB n’est possible dans la plupart des cas que si une linéarisation d’impédance du haut-parleur de grave est simultanément utilisée.

- Respect des polarités :
Les repères de polarité de tous les branchements servent en tout premier lieu à l’identification. Selon le plan de connexion ou les impératifs techniques dus à des évolutions, les haut-parleurs peuvent voir doivent être parfois branchés en inversant la polarité.

Il peut s’avérer nécessaire de compléter ce produit avec d’autres éléments comme des linéarisations d’impédance des fréquences de résonance à l’air libre ou des corrections de réponses en fréquences.
Fabricant La-Planche-de-Bois.fr
Nom Carte imprimée standard F100 pour filtre passif
SKU CI-F100
Vendeur TLHP
Prix 6.88 5.74
Disponibilité En stock

Type produit Carte imprimée
Documentation technique Lien interne La-Planche-de-Bois.fr F100
Poids 0.05 kg
Poids volumétrique 0 kg

Les informations techniques présentées sur cette page produit sont fournies à titre indicatif, il est possible que certaines informations soient indisponibles ou erronées. Le fabricant peut modifier les caractéristiques du produit à tout moment sans prévenir dans le but de l'améliorer ou pour s'adapter à des contraintes propres à sa production ou ses circuits d'approvisionnements. Nous vous invitons à nous contacter si vous avez besoin d'informations complémentaires, si vous remarquez une erreur ou si vous souhaitez avoir confirmation d'une information.

Mesures/Schémas La-Planche-de-Bois.fr CI-F100

Schéma de branchement *

Image schéma de branchement carte imprimée La-Planche-de-Bois.fr Carte imprimée standard F100 pour filtre passif

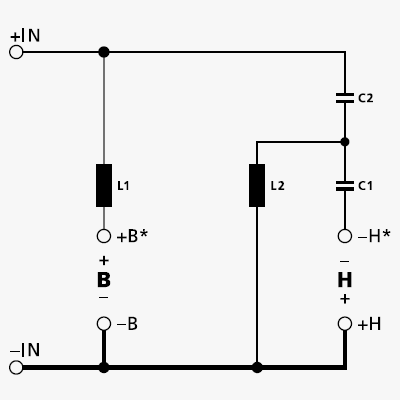

* Exemple de montage N°1 : pour utilisation comme filtre 2 voies, passe-haut 12 dB/octave et passe-bas 12 dB/octave


Schéma de branchement *

Image schéma de branchement carte imprimée La-Planche-de-Bois.fr Carte imprimée standard F100 pour filtre passif

* Exemple de montage N°2 : pour utilisation comme filtre 2 voies, passe-haut 6 dB/octave et passe-bas 18 dB/octave
