Carte imprimée standard F200 pour filtre passif

Marque
La-Planche-de-Bois.fr
Référence
F200
SKU
CI-F200
Type produit
Carte imprimée
Conditionnement de vente
Vendu par Plaque
Marque
La-Planche-de-Bois.fr
Référence
F200
Code TLHP
CI-F200
Type produit
Carte imprimée
Conditionnement de vente
Vendu par Plaque
Carte imprimée standard F200 pour filtre passif

schéma de branchement du carte imprimée La-Planche-de-Bois.fr Carte imprimée standard F200 pour filtre passif
Prix de vente TLHP
8.44/plaque
TTC port non compris

Simuler le port et la TVA
Prix spécial par quantité
À partir de Prix unitaire Économie
10 plaques€ 7,59 ~11%
En stock pas de vente au delà des stocks!
30 jours pour changer d'avis !
en savoir plus
Quantité

  • Une carte imprimée standard pour filtre passif à 2 voies avec pentes d'atténuation de 12 dB/octave, dimensions extérieures 150mm x 131mm, gravures à l'anglaise. Cette carte imprimée est vendue à l'unité et livrée vierge, libre d'utilisation.


    Cette carte imprimée fait 150 x 131mm de dimensions extérieures, elle est en verre epoxy 16/10, 35 microns.

    Présentation :

    Dans le respect d’un cadre technique raisonnable, la dimension, charge et qualité des composants à utiliser sont libres de choix. Aucun perçage supplémentaire ou montage mécanique ne sont nécessaires pour réaliser le circuit souhaité. Le schéma électrique montre la configuration possible lorsque tous les composants sont assemblés.

    Les parties du circuit encadrées marquent les alternatives suivants:
    - Configuration "A" : voie tweeter avec diminution de niveau ou
    - Configuration "B" : voie tweeter avec un élément de protection

    Différents circuits peuvent être montés au sein d’une voie en omettant des composants ou insérant, si nécessaire, pontages (cavalliers).

    Conseils: les repères des composants sont des données de placement qui, en règle générale, ne correspondent pas aux repères semblables des schémas existants. Il est indispensable de placer les composants à utiliser selon leurs fonctions.

    Pour une meilleure compréhension, les paragraphes suivants traitent séparément les voies passe-haut (PH) et passe-bas (PB). Reportez-vous au schéma électrique publié pour visualiser l’emplacement des éléments.

    Entrée du filtre :
    L’entrée du filtre est toujours la paire "+IN" et "-IN": Reliez la paire aux bornes de branchement de l’enceinte.

    - Configuration Passe-bas (PB) :
    Le passe-bas sépare les fréquences aigues du haut-parleur de grave ou grave-médium. Cette fonction peut être menée avec différentes pentes. En outre, l’augmentation inductive de l’impédance du grave peut être linéarisée.
    Reliez toujours le haut-parleur de grave aux contacts "+B" et "-B".

    - Configuration passe-bas 6 dB sans linéarisation d’impédance :
    Connectez la position L1 uniquement.

    - Configuration passe-bas 6 dB avec linéarisation d’impédance :
    Connectez les positions L1, R1 et C2.

    - Configuration passe-bas 12 dB sans linéarisation d’impédance :
    Connectez les positions L1 et C1. La capacité du condensateur parallèle peut être composée à partir de 2 condensateurs (positions C1 et C2). Pour ce faire, insérez un cavalier sur la positon R1. La capacité parallèle est alors C1 + C2.

    - Configuration passe-bas 12 dB avec linéarisation d’impédance :
    Connectez les positions L1, C1, C2 et R1.

    - Configuration passe-haut (PH) :
    Reliez le tweeter/haut-parleur aigu-médium toujours aux contacts "+H" et "-H".

    - Protection du tweeter :
    En mode 2 voies, la charge mécanique du grave est en règle générale limitée par le volume. Le tweeter/aigu-médium est donc fortement mis en danger électriquement et ainsi thermiquement. Le CI-F200 peut recevoir un module de protection: il est possible soit d’insérer une telle protection soit de diminuer le niveau pour le tweeter.

    Si aucun module de protection ou de diminution de niveau sous forme d’un répartiteur de tension ou de résistance
    série n’est prévu, il est indispensable de souder un cavalier sur la position S1.

    - Configuration passe-haut 6 dB sans diminution de niveau :
    Reliez uniquement la position C3.

    - Configuration passe-haut 6 dB avec diminution de niveau :
    Reliez les positions C3, R2 et R3.

    - Configuration passe-haut 12 dB sans diminution de niveau :
    Reliez les positions C3 et L3.

    - Configuration passe-haut 12 dB avec atténuation de niveau :
    Reliez les positions C3, L3, R2 et R3.

    - Combinaison de voie passe-haut et passe-bas :
    Lors de la conception de vos propres filtres ou si vous reproduisez des modèles déjà existants, il est possible de combiner entre elles les configurations citées aux paragraphes "Configuration passe-bas (PB)" et "Configuration passe-haut (PH)"; les combinaisons les plus fréquentes
    des caractéristiques des filtres pour des haut-parleurs pondérés sont:
    - 6dB/6dB
    - 12dB/12dB

    En général toute déviation dans une combinaison avec des haut-parleurs donnés peut être le filtre idéal! Une combinaison de passe-bas 6 dB et passe-haut 12 dB n’est possible dans la majorité des cas que si une linéarisation d’impédance du haut-parleur de grave est simultanément utilisée. Toutefois, la même chose est valable pour le filtre 12dB/12dB.

    - Respect des polarités :
    Les repères de polarité de tous les branchements servent en tout premier lieu à l’identification. Selon le plan de connexion ou les impératifs techniques dus à des évolutions, les haut-parleurs peuvent voir doivent être parfois branchés en inversant la polarité.

    Il peut s’avérer nécessaire de compléter ce produit avec d’autres éléments comme des linéarisations d’impédance des fréquences de résonance à l’air libre ou des corrections de réponses en fréquences.

  • La-Planche-de-Bois.fr
  • Carte imprimée
  • -
  • 0.07kg


Question à propos de La-Planche-de-Bois.fr CI-F200

Poser une nouvelle question

Le système de question / réponse est proposé uniquement pour répondre aux questions d'ordre technique.
Pour les questions de tarifs, disponibilités produits et délai merci d'adresser votre demande par la page contact du site ou suivant la procédure décrite sur cette page s'il s'agit d'une demande de devis.


Utilisation La-Planche-de-Bois.fr CI-F200

Cette liste d'articles est gérée manuellement par l'équipe TLHP en fonction de son expérience et sa connaissance des produits.


Informations La-Planche-de-Bois.fr CI-F200

Une carte imprimée standard pour filtre passif à 2 voies avec pentes d'atténuation de 12 dB/octave, dimensions extérieures 150mm x 131mm, gravures à l'anglaise. Cette carte imprimée est vendue à l'unité et livrée vierge, libre d'utilisation.


Cette carte imprimée fait 150 x 131mm de dimensions extérieures, elle est en verre epoxy 16/10, 35 microns.

Présentation :

Dans le respect d’un cadre technique raisonnable, la dimension, charge et qualité des composants à utiliser sont libres de choix. Aucun perçage supplémentaire ou montage mécanique ne sont nécessaires pour réaliser le circuit souhaité. Le schéma électrique montre la configuration possible lorsque tous les composants sont assemblés.

Les parties du circuit encadrées marquent les alternatives suivants:
- Configuration "A" : voie tweeter avec diminution de niveau ou
- Configuration "B" : voie tweeter avec un élément de protection

Différents circuits peuvent être montés au sein d’une voie en omettant des composants ou insérant, si nécessaire, pontages (cavalliers).

Conseils: les repères des composants sont des données de placement qui, en règle générale, ne correspondent pas aux repères semblables des schémas existants. Il est indispensable de placer les composants à utiliser selon leurs fonctions.

Pour une meilleure compréhension, les paragraphes suivants traitent séparément les voies passe-haut (PH) et passe-bas (PB). Reportez-vous au schéma électrique publié pour visualiser l’emplacement des éléments.

Entrée du filtre :
L’entrée du filtre est toujours la paire "+IN" et "-IN": Reliez la paire aux bornes de branchement de l’enceinte.

- Configuration Passe-bas (PB) :
Le passe-bas sépare les fréquences aigues du haut-parleur de grave ou grave-médium. Cette fonction peut être menée avec différentes pentes. En outre, l’augmentation inductive de l’impédance du grave peut être linéarisée.
Reliez toujours le haut-parleur de grave aux contacts "+B" et "-B".

- Configuration passe-bas 6 dB sans linéarisation d’impédance :
Connectez la position L1 uniquement.

- Configuration passe-bas 6 dB avec linéarisation d’impédance :
Connectez les positions L1, R1 et C2.

- Configuration passe-bas 12 dB sans linéarisation d’impédance :
Connectez les positions L1 et C1. La capacité du condensateur parallèle peut être composée à partir de 2 condensateurs (positions C1 et C2). Pour ce faire, insérez un cavalier sur la positon R1. La capacité parallèle est alors C1 + C2.

- Configuration passe-bas 12 dB avec linéarisation d’impédance :
Connectez les positions L1, C1, C2 et R1.

- Configuration passe-haut (PH) :
Reliez le tweeter/haut-parleur aigu-médium toujours aux contacts "+H" et "-H".

- Protection du tweeter :
En mode 2 voies, la charge mécanique du grave est en règle générale limitée par le volume. Le tweeter/aigu-médium est donc fortement mis en danger électriquement et ainsi thermiquement. Le CI-F200 peut recevoir un module de protection: il est possible soit d’insérer une telle protection soit de diminuer le niveau pour le tweeter.

Si aucun module de protection ou de diminution de niveau sous forme d’un répartiteur de tension ou de résistance
série n’est prévu, il est indispensable de souder un cavalier sur la position S1.

- Configuration passe-haut 6 dB sans diminution de niveau :
Reliez uniquement la position C3.

- Configuration passe-haut 6 dB avec diminution de niveau :
Reliez les positions C3, R2 et R3.

- Configuration passe-haut 12 dB sans diminution de niveau :
Reliez les positions C3 et L3.

- Configuration passe-haut 12 dB avec atténuation de niveau :
Reliez les positions C3, L3, R2 et R3.

- Combinaison de voie passe-haut et passe-bas :
Lors de la conception de vos propres filtres ou si vous reproduisez des modèles déjà existants, il est possible de combiner entre elles les configurations citées aux paragraphes "Configuration passe-bas (PB)" et "Configuration passe-haut (PH)"; les combinaisons les plus fréquentes
des caractéristiques des filtres pour des haut-parleurs pondérés sont:
- 6dB/6dB
- 12dB/12dB

En général toute déviation dans une combinaison avec des haut-parleurs donnés peut être le filtre idéal! Une combinaison de passe-bas 6 dB et passe-haut 12 dB n’est possible dans la majorité des cas que si une linéarisation d’impédance du haut-parleur de grave est simultanément utilisée. Toutefois, la même chose est valable pour le filtre 12dB/12dB.

- Respect des polarités :
Les repères de polarité de tous les branchements servent en tout premier lieu à l’identification. Selon le plan de connexion ou les impératifs techniques dus à des évolutions, les haut-parleurs peuvent voir doivent être parfois branchés en inversant la polarité.

Il peut s’avérer nécessaire de compléter ce produit avec d’autres éléments comme des linéarisations d’impédance des fréquences de résonance à l’air libre ou des corrections de réponses en fréquences.
Fabricant La-Planche-de-Bois.fr
Nom Carte imprimée standard F200 pour filtre passif
SKU CI-F200
Vendeur TLHP
Prix 8.44 7.03
Disponibilité En stock

Type produit Carte imprimée
Documentation technique Lien interne La-Planche-de-Bois.fr F200
Poids 0.07 kg
Poids volumétrique 0 kg

Les informations techniques présentées sur cette page produit sont fournies à titre indicatif, il est possible que certaines informations soient indisponibles ou erronées. Le fabricant peut modifier les caractéristiques du produit à tout moment sans prévenir dans le but de l'améliorer ou pour s'adapter à des contraintes propres à sa production ou ses circuits d'approvisionnements. Nous vous invitons à nous contacter si vous avez besoin d'informations complémentaires, si vous remarquez une erreur ou si vous souhaitez avoir confirmation d'une information.

Commentaire La-Planche-de-Bois.fr CI-F200

le 05/10/19 au sujet de Carte imprimée standard F200 pour filtre passif
Prix
Qualité
Note: 4.5/5 Commentaire: TLHP FI-200
une très belle plaque en epoxy sérigraphiée avec vernis épargne soudure et trous de fixation des selfs par vis plastique. Des picots à souder seraient bienvenu pour raccorder les Hps avec des cosses FastOn. Cette carte est adaptable pour diverses configurations, puissance et tailles de composants.
Dans mon cas utilisation pour une deux voies qui comprend un Celestion TF1220, compression CDX1 1430 et pavillon H1 7050 avec atténuateur. Le filtre est calculé sous Excel puis simulé avec XSIM en utilisant le principe Synkron avec fréquence de coupure à 1k8 -6dB. Très intéressant pour couper un grave médium plus bas 1200hZ -3dB et une compression plus haut 2k3 -3dB...Deux résistances, chacune en // sur grave
et aigu servent à régler la linéarité du recouvrement. La compensation RC n'est pas indispensable pour le grave avec une charge BassReflex.
le 12/03/18 au sujet de Carte imprimée standard F200 pour filtre passif
Prix
Qualité
Note: 4/5 Commentaire: bien emballé pas utilisé
Ajouter votre commentaire La-Planche-de-Bois.fr CI-F200

Mesures/Schémas La-Planche-de-Bois.fr CI-F200

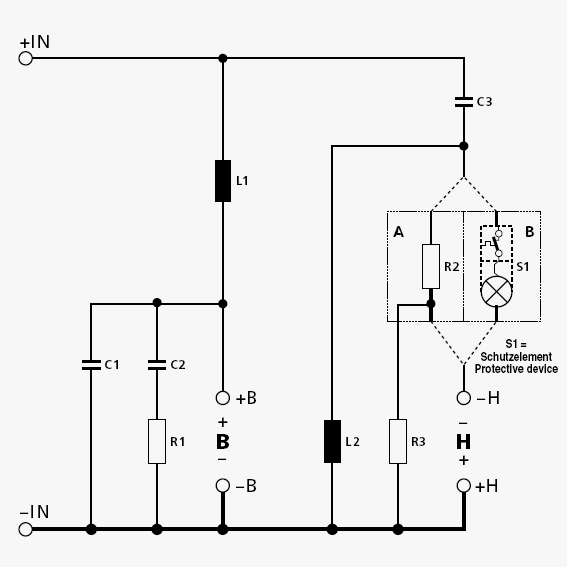

Schéma de branchement

Image schéma de branchement carte imprimée La-Planche-de-Bois.fr Carte imprimée standard F200 pour filtre passif
